试题三（25 分）

阅读以下关于某市行政审批服务中心网络规划的叙述，回答问题1、问题2和问题3。

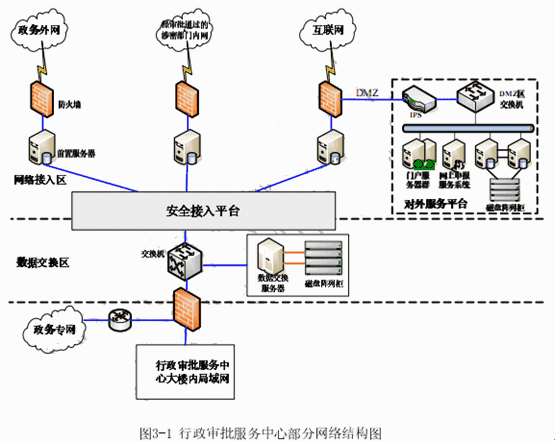

某市行政审批服务中心大楼内涉及几类网络：互联网Internet、市电子政务专网、市电子政务外网、市行政审批服务中心大楼内局域网以及各部门业务专网。行政审批服务中心网络规划工作组计划以市电子政务专网为基础，建设市级行政审批服务中心专网（骨干万兆、桌面千兆）。大楼内部署五套独立链路，分别用于连接政务外网、政务专网、大楼内局域网、互联网和涉密部门内网。行政审批服务中心网络结构（部分）如图3-1所示。

【问题 1】（6 分）

请指出图3-1中的安全接入平台中可采用的技术或安全设备有哪些。

【问题 2】（4 分）

图3-1中DMZ区交换机共提供12个千兆端口和8个百兆端口，请问该交换机的吞吐量至少达到多少Mpps，才能够确保所有端口均能线速工作，并提供无阻塞的数据交换。

【问题 3】（15 分）

市行政审批服务中心大楼监控系统采用目前国际上最先进的IP智能监控架构，并且能和门禁系统、报警系统、车牌管理系统进行联动。大楼监控系统可提供实时监控、存储和随时调看CIF格式（352 × 288）和D1格式（720×576）分辨率的图像，支持MPEG2、MPEG4、H.264 等编码格式，尤其是在高动态图像监控场合，可以提供广播级的高清图像质量，满足市大楼安防监控的要求。

（1）大楼内预计共有监控点 500 个，如果保存的是 CIF 格式的图像，码流为512Kbps，请计算每小时保存楼内全部监控点视频流需要多大的存储空间（Bytes 或GB）。

如果保存的是 D1 格式的图像，码流为 2048Kbps，请计算每小时保存楼内全部监控点视频流需要多大的存储空间（Bytes或GB）。

（2）系统实施时，图像格式采用了CIF，码流为512Kbps，请计算保存楼内全部监控点30天视频流需要的存储空间（Bytes、GB或TB）。

全部监控视频流信息保存在 IPSAN 设备 S2600 中，S2600 控制框（双控，220v 流，4GB内存，8*GE iSCSI主机接口，磁盘数量12个/框，最大支持附加7个磁盘扩展框）。假设在本项目中采用SATA 1TB 7.2K RPM 硬盘，在IPSAN配置的RAID组级别为RAID10。

请指出RAID10的磁盘利用率，并计算出保存30天视频流至少需要的硬盘数，以及至少需要配置的S2600控制框数量。

（3）假设在IPSAN设备中创建了2个RAID组RAID001和RAID002，其中RAID001组采用RAID5，包含6个磁盘，RAID002组采用RAID6，包含8个磁盘。请分别计算这两个RAID组的磁盘利用率。

请帮忙给出正确答案和分析，谢谢！
